| 示波器技術規格 |
| 示波器水平技術規格 |
| 型號 | MSO5062D | MSO5102D | MSO5202D |
| 帶寬 | 60MHz | 100MHz | 200MHz |
| 取樣速率 | Max.1GS/s |
| 波形內插 | （sin x）/x |
| 記錄長度 | 單通道大記錄長度1M采樣點，雙通道512K，另有雙通道4K、40K、512K采樣點可選 |
| 水平刻度范圍 | 8ns/格到40s/格，按序列2，4，8步進 |
| 取樣速率和延遲時間精度 | 在任何≥1ms時間間隔內為±50ppm |
| 增量時間測量精度 （全帶寬） | 單次，“取樣”模式 ±（1取樣間隔+100ppm×讀數+0.6ns） |
| ＞16次以上平均 ±（1取樣間隔+100ppm×讀數+0.4ns） |
| 取樣間隔=秒/格÷200 |
| 示波器垂直技術規格 |
| AD轉換器 | 8位分辨率，每個通道同時取樣 |
| 示波器垂直刻度范圍 | 輸入BNC處為2 mV /格到5V/格 |
| 位置范圍 | 2mV/格到20mV/格，±400mV 50mV/格到200mV/格，±2V 500mV/格到2V/格，±40V 5V/格，±50V |
| 可選模擬帶寬限制，典型 | 20MHz |
| 低頻響應（-3db） | 在BNC處為≤10Hz |
| 在BNC處的上升時間，典型 | 60MHz | 100MHz | 200MHz |
| ≤5.8ns | ＜3.5ns | <1.8ns |
| 垂直增益精度 | 在“取樣”或“平均”采集模式下，5V/格到10mV/格的精度為±3%。 在“取樣”或“平均”采集模式下，5mV/格到2mV/格的精度為±4%。 |
| 直流測量精度，平均采集模式 | 測量類型：≥16個以上垂直位置為零的波形平均 精度：±（3%×讀數+0.1格+1mV）適用于選擇10 mV /格或更大的單位時。 |
| 測量類型：≥16個以上垂直位置不為零的波形平均 精度：±[3%×(讀數+垂直位置)+垂直位置的1%+0.2格）。 對于從2mV/格到200mV/格的設置，增加2mV；對于從200mV/格到5V/格的設置，增加50mV |
| 電壓測量重復性，平均采集模式 | 在相同設置和環境條件下，采集≥16個以上波形的任何兩組平均值之間的電壓增量: ±（3%×讀數+0.05格） |
| 示波器觸發技術規格 |
| 觸發靈敏度（邊沿觸發類型） | 耦合 | 靈敏度 |
| 直流 | 信源 | 60MHz | 100MHz | 200MHz |
| CH1 CH2 | 從直流到10MHz為1格，從10MHz到大量程為1.5格； | 從10MHz到100MHz為1.5格；從100MHz到大量程為2格； |
| EXT | 從直流到100MHz為200mV | 從直流到100MHz為200mV，從100MHz到200MHz為350mV |
| EXT/5 | 從直流到100MHz為1V | 從直流到100MHz為1V，從100MHz到200MHz為1.75V |
| 交流 | 衰減10Hz以下信號 |
| 高頻抑制 | 大于80kHz時將衰減信號 |
| 低頻抑制 | 頻率大于150kHZ時，與直流耦合限制相同，小于150kHZ時將衰減信號。 |
| 觸發電平范圍 | 信源 | 范圍 |
| CH1、CH2 | 從顯示屏中心開始±8個分度 |
| 外部 | ±1.2V |
| 外部/5 | ±6V |
| 觸發電平精度、典型（精度是相對于上升和下降時間大于等于20ns的信號而言的） | 信源 | 精度 |
| CH1、CH2 | 從中心顯示屏開始的±4個分度內為0.2格×伏/格 |
| EXT | ±（設定值的6%+40mV） |
| EXT/5 | ±（設定值的6%+200mV） |
| 設置電平為50%典型 | 用大于等于50Hz的輸入信號操作 |
| 視頻觸發類型 | 信源 | 范圍 |
| | CH1、CH2 | 2個分度的峰—峰值幅度 |
| EXT | 400mV |
| EXT/5 | 2V |
| 信號格式和場速率、視頻觸發類型 | 對于任何場或任何行，都支持NTSC、PAL和SECAM | |
| 釋抑范圍 | 100ns到10s | |
| 脈沖寬度觸發 |
| 脈沖寬度觸發模式 | 當＜（小于）、＞（大于）、=（等于）、或≠（不等于）時觸發；“正”脈沖或“負”脈沖 |
| 脈沖寬度觸發點 | 等于: 當脈沖的下降邊越過觸發電平時，示波器觸發。 不等于:如果脈沖比寬度窄，則觸發點為下降邊。否則，當脈沖持續時間長于‘脈沖寬度”的時間時，示波器觸發。 小于: :當脈沖持續時間小于“脈沖寬度”的時間時，示波器觸發。 大于(也稱為時觸發):當脈沖持續時間長于“脈沖寬度”的時間時，示波器觸發。 |
| 脈沖寬度范圍 | 可以從20ns到10s之間選擇 |
| 斜率觸發 |
| 斜率觸發模式 | 當＜（小于）、＞（大于）、=（等于）、或≠（不等于）時觸發；“正”斜率或“負”斜率 |
| 斜率觸發點 | 等于: 當波形斜率等于設置斜率時，示波器觸發。 不等于: 當波形斜率不等于設置時，示波器觸發。 小于: 當波形斜率小于設置斜率時，示波器觸發。 大于: 當波形斜率大于設置斜率時，示波器觸發。 |
| 時間設置范圍 | 可以從20ns到10s之間選擇 |
| 時觸發 | 起始沿：上升沿，下降沿；設置時間：20-10s |
| 交替觸發 |
| CH1 | 內部觸發：邊沿、脈寬、視頻、斜率 |
| CH2 | 內部觸發：邊沿、脈寬、視頻、斜率 |
| 觸發頻率計數器 |
| 讀數分辨率 | 6位 |
| 精度（典型） | ±30ppm（包括所有的頻率參考誤差和±1計算誤差） |
| 頻率范圍 | 交流耦合、從小4Hz到額定帶寬 |
| 觸發源 | “脈沖寬度”或“邊沿觸發”模式:所有可用觸發源 “頻率計數器”一直在測定觸發源，包括當示波器采集由于運行狀態中的變化而暫停時，或當單次事件采集己經結束時。 “脈沖寬度”觸發模式，示波器計算在1s測量，窗口具有有效幅度，并且符合可觸發事件條件的脈沖，例如，如果PWM脈沖列被設定為＜模式，而且寬度被相應設定為較小的時間時，其中的窄脈沖。 “邊沿觸發”模式:示波器計算所有具有足夠幅度和正確極性的邊沿。 “視頻觸發”模式:“頻率計算器”不工作。 |
| 示波器采集技術規格 |
| 采集模式 | 取樣、峰值檢測和平均 |
| 單次序列 | 采集模式 | 采集停止時間 |
| | 取樣、峰值檢測 | 所有通信同時進行單次采集 |
| | 平均 | 所有通道同時進行N次采集，N可以取值4、8、16、32、64或128 |
| 示波器輸入技術規格 |
| 輸入耦合 | DC、AC或GND |
| 輸入阻抗，直流耦合 | 20pF±3 pF時為1MΩ±2% |
| 探頭衰減 | 1X、10X |
| 支持探頭衰減系數 | 1X、10X、100X、1000X |
| 大輸入電壓 | 過電壓類型 | 大電壓 |
| 類型 Ⅰ和類型Ⅱ | 300VRMS(10×)安裝類型 |
| 類型Ⅲ | 150VRMS(1×) |
| 安裝類型Ⅱ;以20 dB/decade為斜率，從100kHz以上開始下降到大于等于3 MHz*時的交流峰值13 V。對于非正弦波形，峰值必須小于450 V。 300 V以上的偏移持續時間應小于100 ms。 RMS信號電平(包括所有 的通過交流藕合刪除的直流分量)必須限制到300 V。如果出了這些值，就可能會損壞儀器。 |
| 測量相關 |
| 光標 | 光標間的電壓差△V 光標間的時間差△T △T的倒數，以赫茲為單位（1/△T） |
| 自動測量(32種） | 頻率、周期、平均值、峰峰值、均方根、大值、小值、上升時間、下降時間、
正頻寬、負頻寬、上升沿相位差、下降沿相位差、正占空比、負占空比、底端值、
頂端值、中間值、幅值、過沖、預沖、周期平均值、周期均方值、下降沿過沖、
上升沿預沖、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF |

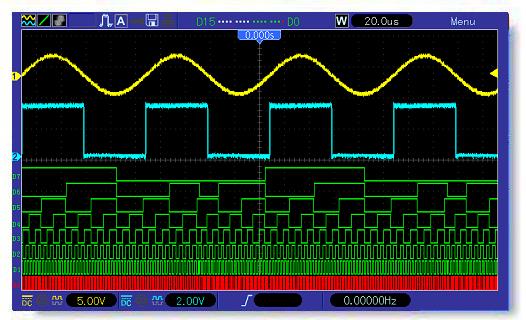

| 示波器的一般技術規格 |
| 顯示 |
| 顯示屏類型 | 對角為7"TFT 64K真彩液晶屏 |
| 顯示屏分辨率 | 800（水平）個像素乘480（垂直）個像數 |
| 顯示屏對比度 | 16檔可調且屏幕顯示調節進度條 |
| 探頭補償器輸出 |
| 輸出電壓，典型 | 約5Vpp輸入≥1MΩ的負載 |
| 頻率、典型 | 1kHz |
| 電源 |
| 電源電壓 | 100-120VACRMS(±10%)45Hz到440Hz，CATⅡ 120-240VACRMS(±10%)45Hz到66Hz，CATⅡ |
| 功率消耗 | 小于30W |
| 熔斷器 | 2AT級，250V |
| 環境 |
| 溫度 | 操作時：32℉到122℉（0℃到50℃） |
| 不操作時：-40℉到159.8℉（-40℃到+71℃） |
| 冷卻方式 | 對流 |
| 濕度 | +104℉或以下（+40℃或以下）：≤90%相對濕度 |
| 106℉到122℉（+41℃到50℃）：≤60%相對濕度 |
| 海拔高度 | 操作時和不操作時 | 3，000m（10，000英尺） |
| | 隨機振動 | 50Hz到500Hz時為0.31 g RMS 每軸向為10分鐘 |
| | 不操作時 | 5Hz到500Hz時為2.46g RMS， 每軸向為10分鐘 |
| 機械沖擊 | 操作時 | 50g，11ms，半正弦波 |
| 機械部分 |
| 示波器大小 | 長度 | 313mm |
| 高度 | 142mm |
| 厚度 | 108mm |
| 重量 | 不包括包裝以及配件的重量 | 2.08Kg |
| 包裝尺寸 | 長度 | 395mm |
| 寬度 | 410mm |
| 高度 | 275mm |
| 重量 | 包括所有附件 | 約3.2Kg |
| 邏輯分析儀技術指標 |
| 采樣通道數 | 16(分兩組) |
| 大輸入阻抗 | 200K (C=10p) |
| 輸入電壓范圍 | -60V~60V |
| 邏輯門范圍 | -8V~8V |
| 大采樣率 | 500 MHz |
| 兼容輸入 | TTL CMOS ECL |
| 采樣深度 | 512KSample |
| 光標 | 光標間的電壓差△V 光標間的時間差△T △T的倒數，以赫茲為單位（1/△T） |
| 測量 | 周期和頻率 |
| 記憶位置 | RefA RefB |
| 觸發 | 邊沿觸發 | D0-D15選擇斜率（上升沿或下降沿） |
| 脈沖觸發 | D0-D15選擇脈沖極性（正脈沖或負脈沖），脈沖觸發時機（=，≠，>，<），觸發脈沖寬度 |
| 碼型觸發 | D0-D15 選擇碼型（H，L，X） |
| 持續觸發 | D0-D15選擇持續時間和觸發時機（數據結束，數據開始以及數據延遲） |
| 隊列觸發 | D0-D15選擇特定數據索引（0-3）以及碼型（H，L，X） |
| 重復觸發 | D0-D15選擇碼型（H，L，X）以及重復次數 |
